DVDレコーダーのリモコン修理

決定ボタンの効きが悪くなったDVDレコーダー、三菱・DVR-HE650のリモコン RM95601を修理しました。
「まだDVDレコーダー使ってるの?」と思われるでしょうが、保存はほとんどしないし、見逃しを無くせればいい、という事で使い続けています。

リモコンの外観です。
カバーをかけて使っていたので、比較的綺麗です。

リモコン修理で一番厄介なのは分解。
不器用なので、どうしても中のフックを折ってしまいます…😅
でも、このリモコンはネジ止めもあるし、全部が折れるわけではないので、分解したのがバレにくいです。

問題の箇所です。
「決定」ボタンの効きが悪くなったので修理します。

鉛筆の芯を塗って導通を確保していたんですが、それすら効かなくなり、アルミホイルを両面テープで貼ることに。

他にも効きの悪いボタンがあったので、そこにもアルミホイルを貼り付けます。
修理が終わり、動作確認したところ、スムーズに反応してくれました😊!

---

分解写真もアップします。

厚みのあるリモコンですが…単3電池2本のせいです。

基板

ボタン

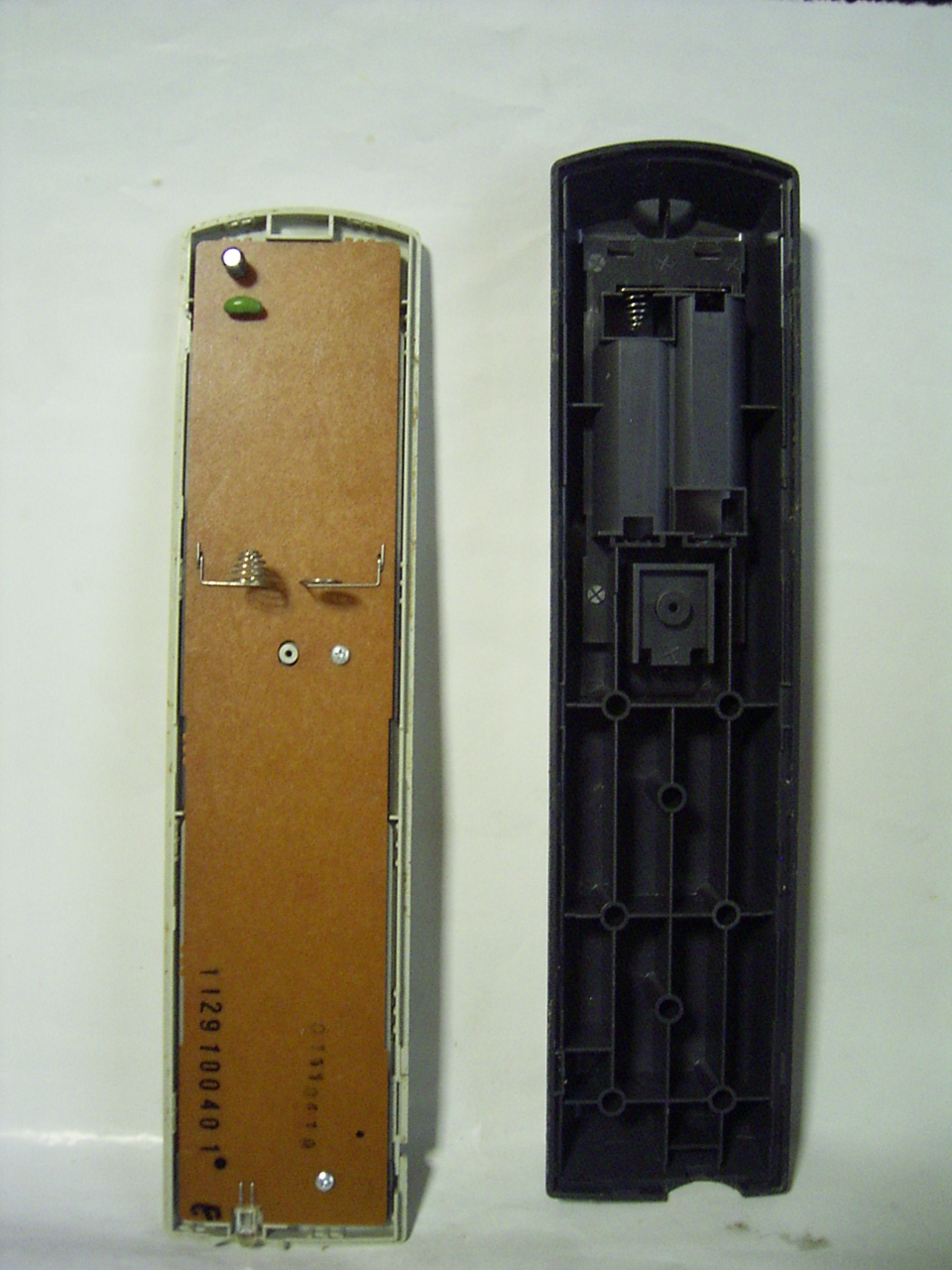

2枚の大きなパーツに分かれています。
以前撮った物でして、洗う前なので汚れが…

ボタンの裏側
黒い部分がはがれて、ボタンの効きが悪くなる。

スイッチ類が並ぶパネルの裏側。
ボタンがはまる部分が汚れると、ボタンの戻りが悪くなります。

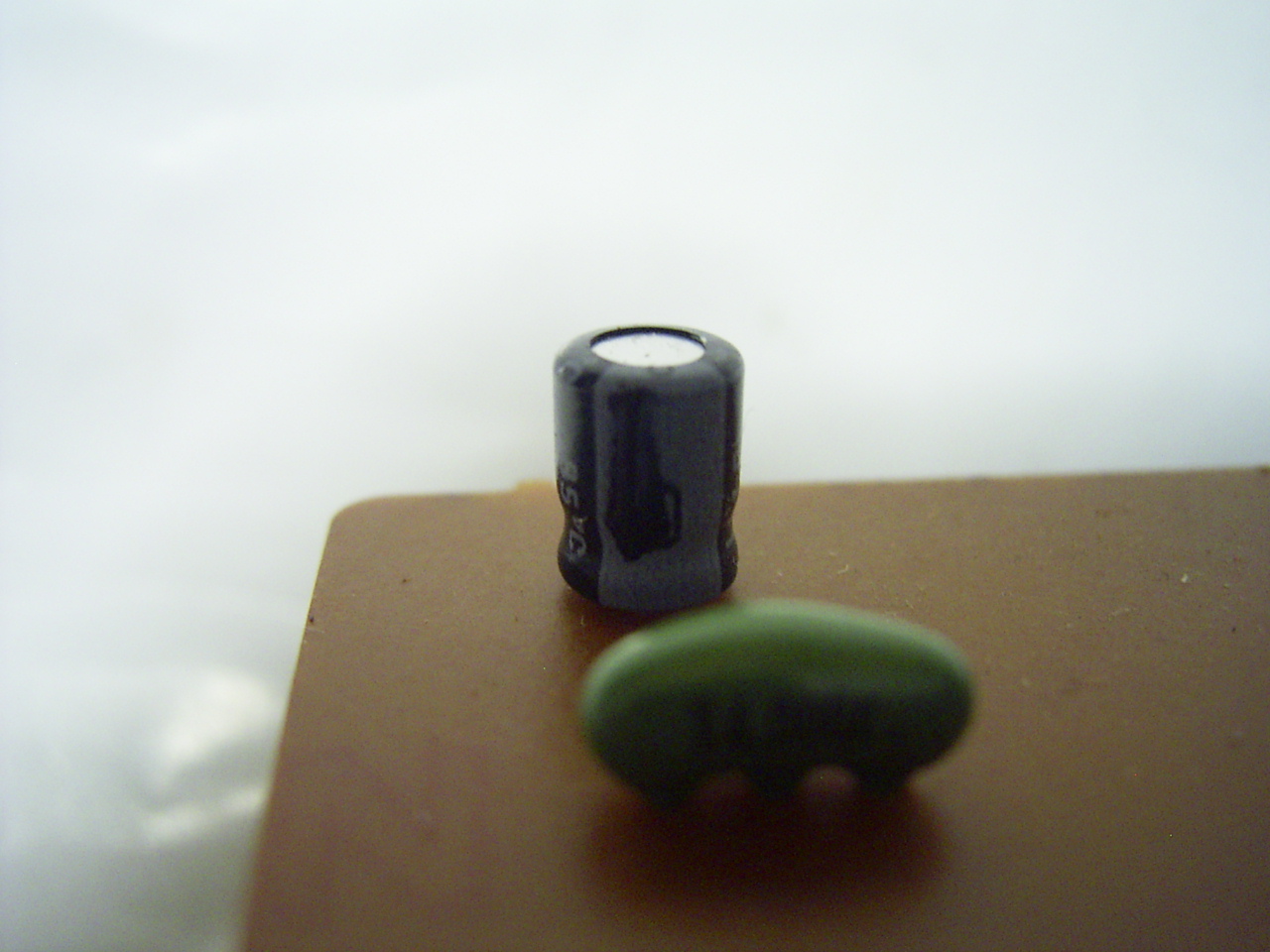

表面実装部品が多い中、リードタイプの部品も。

---

最後に、DVDレコーダー本体。
上にレコードプレーヤー、下にカセットデッキの3段重ね。

レコードプレーヤーは、「とりあえず聞ければいいや」と思って、ジャンク品を買ったんですが、今も動きます。

カセットデッキは、後に三菱傘下になった赤井のGX-93。どうにか動いています。
「三菱のビデオデッキは赤井の技術者が開発した」と言う話がありますが、DVDレコーダーの開発に関わったのかは不明です。
しかし、重ねて見ると意外とマッチしていると思います。
そして、DVDレコーダーの説明書に描かれているカセットデッキがGX-93系になっています。
